환경 설정

Window > Preferences 메뉴를 통하여 환경 설정 대화상자를 열 수 있습니다.

데이터베이스 연결

eXERD > DBMS 연결 설정에서 데이터베이스 연결 설정을 관리 할 수 있습니다.

• 데이터베이스 연결을 생성하고 편집하고 제거 할 수 있습니다.



• 새 연결 버튼을 눌러 연결 설정 다이얼로그를 열면 아래와 같이 연결 설정을 만들 수 있습니다.



• 설정을 마친 후 연결 테스트 버튼을 눌러 연결이 올바르게 되었는지 확인합니다.



  Note! 연결이 올바르게 되었을 경우 위와 같은 확인 창이 나타납니다.

• JDBC 드라이버

명명 규칙

eXERD > 명명 규칙

• 테이블 또는 컬럼 등을 새로 만들 때의 명명 규칙을 지정 할 수 있습니다.



  Note! 명명 규칙을 지정 할 때에도 컨텐트 어시스트( CTRL + SPACE )가 지원됩니다.

• 프로젝트의 속성 대화 상자에서, eXERD 명명 규칙을 지정하면, 프로젝트 전용 명명 규칙을 지정할 수 있습니다.

사용자에게 묻기

eXERD > 사용자에게 묻기에서 사용자가 ERD를 디자인 하고 편집 할 때 발생 할 수 있는 행위에 관해 사용자에게 질문하는 것에 대한 설정을 할 수 있습니다.

• 특정 행위에 관해 그 해답을 사용자에게 묻거나 미리 지정 해 둔 행위를 수행하고 사용자에게 다시 묻지 않을 수도 있습니다.



모델 검사 설정

eXERD > 모델 검사에서 검토 뷰에서 사용 할 벨리데이터를 설정 할 수 있습니다.

• 검토 뷰에서 모델 검사를 할 때 환경설정에서 선택한 옵션만 사용하여 모델 검사를 할 수 있습니다.



다이어그램 설정

eXERD > 다이어그램 에디터에서 다이어그램의 표시 방식등의 설정을 할 수 있습니다.

• 랜더링 품질을 변경하여 속도를 보장하거나 효과를 보장하도록 설정 할 수 있습니다.
  렌더링 품질은 시스템 성능에 따라 화면 반응속도에 많은 영향을 받으므로 적절하게 조정하시기 바랍니다.
• 관계선의 표기 방식을 IE 표기법과 Barker 표기법 중에서 선택할 수 있습니다.
• 다이어그램 설정에서 자동배치 시 테이블간의 간격을 설정할 수 있습니다.
• 테이블을 Drag 할 때 나타나는 안내선(스내핑) 기능을 켜고 끌 수 있습니다.
• 새로 만들어질 테이블에 적용될 기본 테이블 테마를 지정할 수 있습니다.
• 테이블의 이름을 좌우 정렬 또는 가운데 정렬로 설정할 수 있습니다.
• 다이어그램 테마를 설정할 수 있습니다.

도구를 통하여 애니메이션 설정을 할수 있습니다.

• 휠 버튼 클릭 시 화면 이동 애니메이션 사용[기본값 : ON]
  다이어그램 내에서 휠 버튼을 클릭하면 화면이 이동하는 애니메이션을 설정합니다.

편집 자동화를 통하여 물리명 대문자 자동 변환 등 자동 변환에 관련된 설정을 할수 있습니다.

• 용어사전에 일치하는 경우 논리 컬럼명 자동 입력 [기본 값 : ON]
• 용어사전에 일치하는 경우 물리 컬럼명 자동 입력 [기본 값 : ON]
• 입력된 물리명을 대문자로 자동 변환 [기본 값 : OFF]
• 부모 컬럼 이름이 바뀌면 자식 컬럼의 이름도 변경 [기본 값 : ON]
• 존재하지 않는 도메인이 입력되면 자동으로 도메인 생성 [기본 값 : ON]
• 테이블을 새로 만들면 바로 이름 편집 [기본 값 : ON]
• 복사할 때 이미지도 복사 [기본 값 : ON]

글꼴 바꾸기

General > Appearance > Colors and Fonts에서 다이어그램에서 사용 되는 글꼴을 변경 합니다.

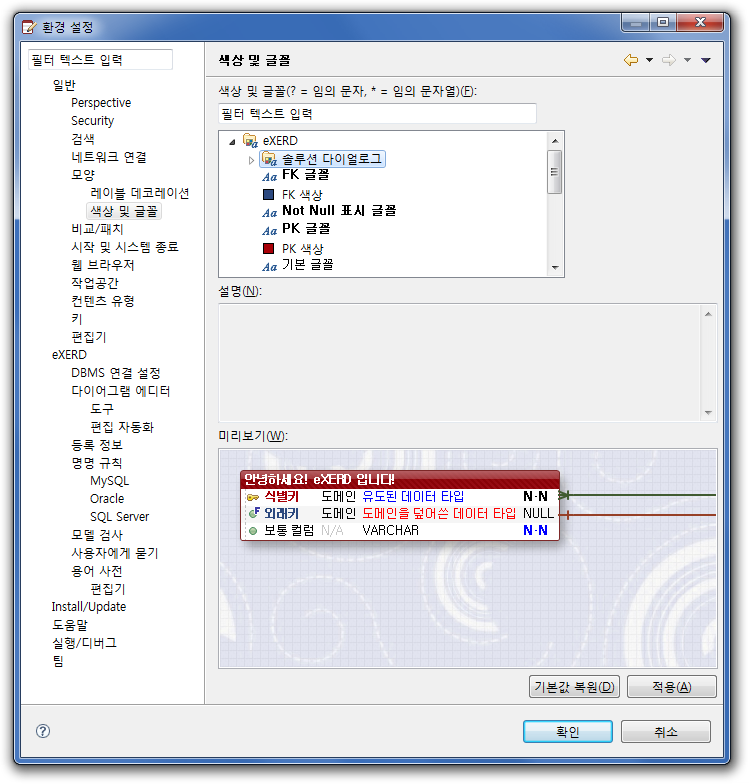

• eXERD 인스톨 환경설정

  eXERD 환경설정 메뉴를 이용하여 환결 설정으로 진입 후 일반 > 모양 > 색상 및 글꼴 페이지의 목록에서 eXERD를 선택하여 색상 및 폰트의 종류를 설정 할 수 있습니다.

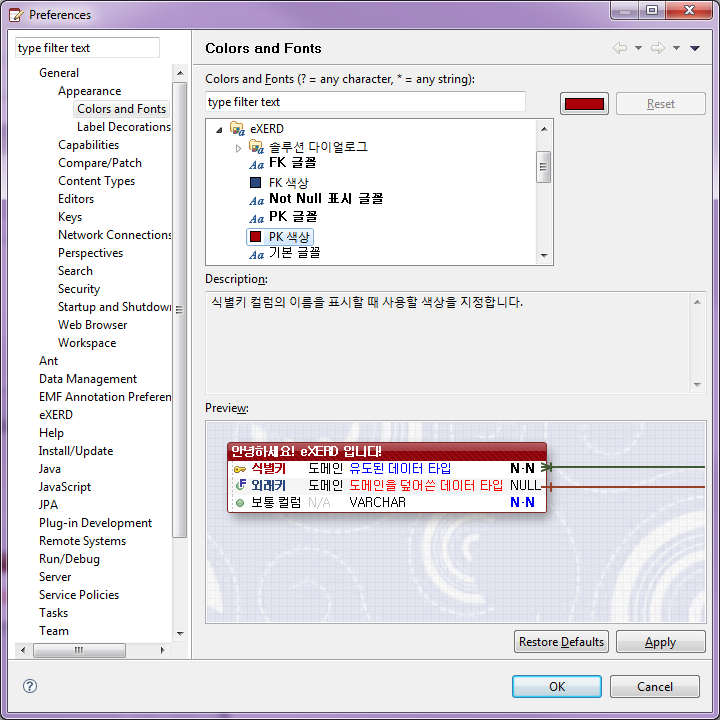

• 이클립스 플러그인 환경설정

  Preferences 메뉴를 이용하여 환결 설정으로 진입 후 General > Appearance > Colors and Fonts 페이지의 목록에서 eXERD를 선택하여 색상 및 폰트의 종류를 설정 할 수 있습니다.



용어 사전

eXERD > 용어 사전

• 컬럼의 물리명을 제안할 때 사용하는 논리명에 대한 접두어/접미어 패턴을 설정할 수 있습니다.

  ex) "학과코드[CD]"와 같은 논리명에서 "[CD]" 부분을 접미어 패턴으로 제외하여 물리명을 제안합니다.



편집기 탭에서는 물리명 편집시 소문자를 대문자로 자동 변환 등을 설정할수 있습니다.
• 테이블 편집기 테마 적용 : 맥 또는 일분 환경에서 성능이나 표시 문제가 발생하는 경우, 이 옵션을 끄십시오. [기본값 : ON]
• 물리명 대문자 자동변환 : 용어사전 편집기 작성 또는 수정에서 대문자로 변환을 원하지 않는 경우, 이 옵션을 끄십시오. [기본값 : ON]
