eXERD 에디터

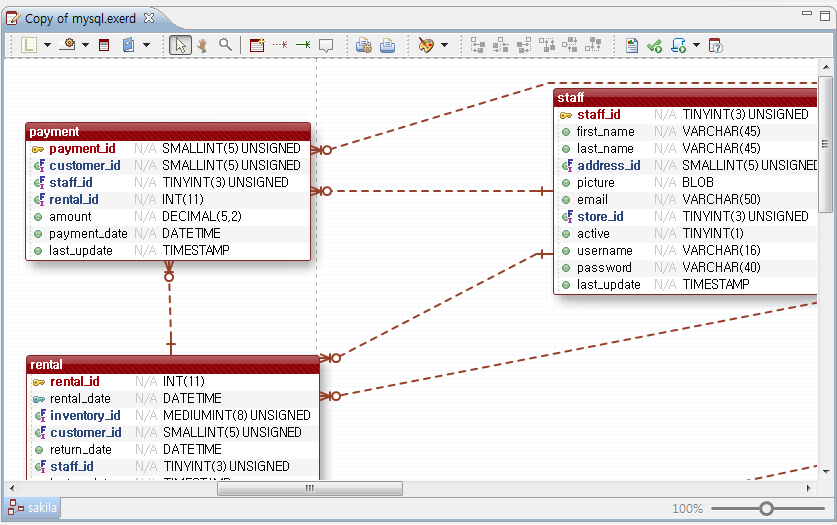

.exerd 파일을 편집하는 기본 에디터입니다. E-R 다이어그램을 작성 하는데 최적화 되어 있으며 직관적이고 편리한 인터페이스를 제공합니다.

에디터 상단의 툴바는 다이어그램을 작성하는데 필요한 대부분의 기능을 제공합니다. 각 버튼에 마우스를 위치하면 간단한 설명과 단축키를 표시합니다.

테이블이나 컬럼을 선택하고 팝업메뉴(컨텍스트 메뉴)를 열면 아래 이미지와 같이 다양한 편집 명령들을 실행할 수 있습니다.

다이어그램 확대 / 축소

에디터 우측 하단의 Zoom 컨트롤을 이용하여 다이어그램을 빠르게 확대/축소 할 수 있습니다.

• Zoom 컨트롤의 비율 표시부분을 클릭하면 100%로 적용됩니다.
• 마우스 오른쪽 버튼을 이용하면 특정 비율로 빠르게 변경할 수 있습니다.
• Zoom 컨트롤의 슬라이더 좌측/우측 영역을 클릭하면 비율이 10%씩 감소/증가 합니다.
• 50% 미만으로 축소하면 테이블명만 표시하여 식별이 용이합니다.

다이어그램 추가하기

에디터 하단의 다이어그램 탭 위에서 팝업메뉴를 이용하여 추가 및 편집이 가능합니다.

다이어그램 탭 정렬하기

에디터 하단의 다이어그램 탭 위에서 팝업메뉴의 다이어그램 순서 변경을 이용하여 탭 순서를 변경할 수 있습니다.

순서를 직접 조정하거나 오름차순/내림차순으로 정렬할 수 있습니다.

다이어그램 표시 설정

팝업메뉴의 다이어그램 표시 설정에서 다이어그램의 랜더링 품질 및 관계선에 대한 표기법을 설정할 수 있습니다.

또는 메뉴 Window > Preferences > eXERD > 다이어그램으로 실행할 수 있습니다.

• 랜더링 품질을 설정할 수 있습니다. 저사양의 PC에서는 낮음으로 설정하시기를 권장합니다.
• 관계 표기법을 IE 또는 Barker 표기법으로 설정할 수 있습니다.
• 자동배치 시 적용될 테이블간의 간격을 설정할 수 있습니다.
• 테이블 스내핑 기능을 켜고 끌 수 있습니다.
• 새로 만들어질 테이블에 적용될 기본 테이블 테마를 지정할 수 있습니다.
