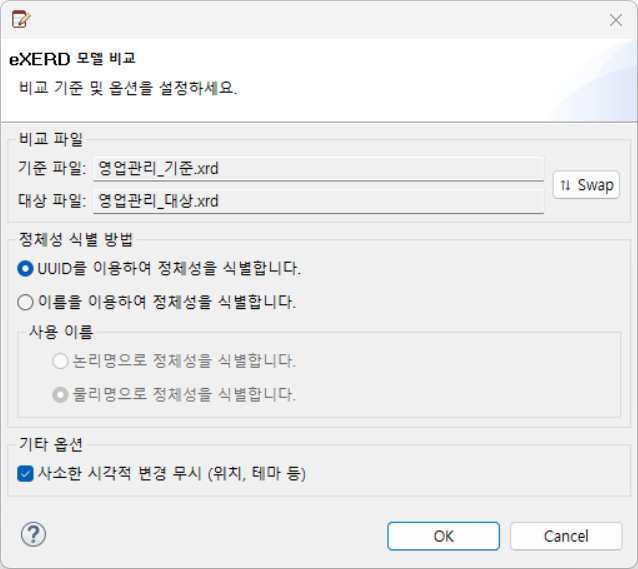

.xrd 파일 두 개를 선택해 비교를 시작하면 설정 대화상자가 열립니다. 어느 쪽을 기준으로 삼을지, 두 문서의 모델을 무엇으로 짝지을지 여기서 정합니다.
선택한 두 파일이 기준 파일과 대상 파일로 나뉘어 표시됩니다.
| 항목 | 의미 |
|---|---|
| 기준 파일 (Left) | 비교의 기준이 되는 문서입니다. 변경사항을 받으면 이 파일이 바뀝니다. |
| 대상 파일 (Right) | 비교 상대가 되는 문서입니다. 이 파일은 바뀌지 않습니다. |
⇅ Swap 버튼을 누르면 기준 파일과 대상 파일이 서로 바뀝니다.
병합은 대상에서 기준으로 한 방향으로만 이루어지므로, 어느 파일을 고칠 것인지에 따라 기준 파일을 정하십시오.
정체성 식별 방법이란 두 문서에 있는 두 모델이 같은 모델인지 아닌지를 판단하는 기준입니다. 이 판단이 달라지면 같은 변경도 다르게 보입니다.
| 방식 | 적합한 경우 | 설명 |
|---|---|---|
| UUID | - 같은 파일을 복제해 수정한 경우 - 같은 파일의 과거 버전과 비교하는 경우 |
eXERD는 모델을 새로 만들 때마다 고유한 식별자를 발급합니다. 이 식별자로 짝을 정하므로 논리명이나 물리명이 바뀌어도 같은 모델로 추적됩니다. 같은 문서에서 갈라져 나온 문서끼리만 쓸 수 있습니다. 계보가 다른 두 문서에는 쓸 수 없습니다. |
| 이름 | - 별개로 만들어진 두 문서 - 계보가 다른 문서끼리의 비교 |
이름이 같으면 같은 모델로 봅니다. 이름이 바뀐 모델은 기존 모델이 삭제되고 새 모델이 추가된 것으로 나타납니다. 같은 위치에 이름이 같은 모델이 두 개 이상 있으면 짝을 정할 수 없어 삭제와 추가로 나뉘어 표시되고, 비교 에디터 위쪽에 안내 문구가 나타납니다. |
이름 방식을 선택하면 사용 이름에서 논리명과 물리명 중 무엇으로 짝지을지 고를 수 있습니다. UUID 방식을 선택한 동안에는 이 항목이 비활성 상태가 됩니다.
사소한 시각적 변경 무시 (위치, 테마 등) — 다이어그램에서 테이블을 옮기거나 테마를 바꾸는 것처럼 데이터베이스에는 영향이 없는 변경을 비교 결과에서 제외합니다.
실제 모델 변경만 보고 싶을 때 사용합니다.
